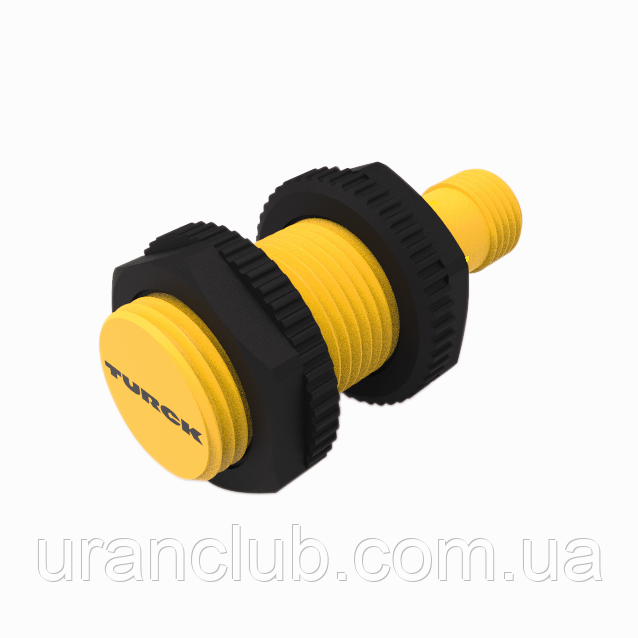

Індуктивний датчик TURCK BI5U-S18-AP6X-H1141

Опис

Індуктивний датчик Turck BI5-S18-AP6X-H1141 у циліндричному корпусі М18, під'єднується через стандартний роз'єм. Виявляє металеві об'єкти без контакту й без зношування. Для цього використовується високочастотне електромагнітне AC поле, яке взаємодіє з мішенню. Індуктивні датчики генерують це поле за допомогою RLC ланцюга з феритовою котушкою. Монтаж датчика здійснюється врівень. Корпус виготовлений із хромованої латуні.

Технічні характеристики

Тип BI5U-S18-AP6X-H1141

Основні дані

Номінальна дистанція спрацьовування 5 мм

Умови монтажу Врівень

Безпечна робоча відстань ≤ (0,81 × Sn) мм повторюваність (стабільність) позиціювання ≤ 2 % півн. шкали

Температурний дрийф ≤ ±10% ≤ ± 15%, ≤ ‐25 °C v ≥ +70 °C Гістерезис 3...15  % Електричні параметри

Робоча напруга 10...30  В = Залишкова пульсація ≤ 10 % Uss

Номінальний робочий струм (DC) ≤ 200 мА

Струм холостого ходу 25  мА

Залишковий струм ≤ 0.1 мА

Випробувальна напруга ізоляції ≤ 0.5 кВ

Захист від короткого замикання так/

Циклічний Падіння напруги під час Ie ≤ 1.8 В

Захист від обривання/зворотної полярності так/

Повна Вихідна функція 3-провідн., Н

Про контакт, PNP DC польова стабільність 300 мТл

AC польова стабільність 300 мТЛSS

Клас захисту ÷

Частота перемикання 2.5 кГц

Властивості

■Циліндр із різзю, S18 x 1

■Пластмаса, PBT-GF30

■Без редукції (factor 1) для всіх металів

■Ступінь захисту: IP68 ■Стійкість до впливу магнітних полів ■Розширений температурний діапазон

■Висока частота перемикання

■3-проводн. DC, 10... 30 В DC

■нормально відкритий, pnp-вихід

■роз'єм M12 x 1
